ZEISS HALOS – Integrierte NIR-Qualitätsanalyse in HALDRUP Erntemaschinen für den Feldversuch

Als industriell ausgelegtes NIR-Analysesystem ermöglicht ZEISS HALOS die kontinuierliche Bestimmung von Qualitätsparametern wie Feuchte, Protein, Stärke, Öl oder Trockensubstanz direkt im Materialstrom während der Ernte.

In HALDRUP Parzellenmähdreschern, Silomaiserntern und weiteren Versuchserntemaschinen erfolgt die Qualitätsmessung unmittelbar im laufenden Ernteprozess – ohne separate Laboranalyse. Ertrags- und Qualitätsdaten werden automatisch der jeweiligen Versuchsparzelle zugeordnet und stehen für Dokumentation, Auswertung und Entscheidungsprozesse im Feldversuch zur Verfügung.

Optik, Elektronik, Firmware und Kalibrationsmodelle sind systemisch aufeinander abgestimmt und gewährleisten eine stabile, reproduzierbare Messperformance. Cloudbasierte Funktionen für Monitoring, Updates und zustandsorientierte Wartung unterstützen eine hohe Verfügbarkeit sowie die Integration in bestehende Versuchs- und Datenmanagementsysteme.

ZEISS HALOS – Technische Merkmale und Systemvorteile

Industrielle NIR-Sensortechnologie – entwickelt und validiert für den dauerhaften Einsatz unter realen Feld- und Erntebedingungen.
Abgestimmtes Gesamtsystem – Optik, Elektronik, Firmware und Kalibrationsmodelle sind systemisch aufeinander abgestimmt und sichern reproduzierbare Messergebnisse.
OEM-Integration in HALDRUP Erntemaschinen – konzipiert für die Einbindung in bestehende Maschinensteuerungen, Parzellenmanagement- und Versuchsdaten-Systeme.
Digitale Schnittstellen und Remote-Funktionen – API-Anbindungen, Remote-Diagnose, Software-Updates und zustandsorientierte Wartung unterstützen eine hohe Systemverfügbarkeit.

Was ist der ZEISS HALOS?

Integrierte NIR-Qualitätsanalyse im Ernteprozess.

Der ZEISS HALOS ist ein integrierbares NIR-Analysesystem (Nahinfrarot-Spektrometer) zur schnellen, zerstörungsfreien Bestimmung von Qualitätsparametern wie Feuchte, Rohprotein, Stärke und Öl in Getreide- und weiteren Versuchskulturen.

HALDRUP bietet die direkte Integration des ZEISS HALOS in seine Parzellenmähdrescher, Silomaisernter und weitere Feldversuchserntemaschinen an. Dadurch werden Ertrags- und Qualitätsdaten unmittelbar während der Parzellenernte erfasst und automatisch der jeweiligen Versuchsparzelle zugeordnet.

Für Pflanzenzüchtung, Saatgutprüfung und Feldversuchswesen bedeutet das einen geschlossenen, reproduzierbaren Messprozess ohne separate Laboranalyse – mit sofort verfügbaren Qualitätsdaten für fundierte Auswertungen und direkte Entscheidungen im Versuchswesen.

Funktionsweise

Echtzeit-Analyse im Materialstrom – präzise NIR-Messung direkt im Einsatz

Der ZEISS HALOS arbeitet auf Basis der Nahinfrarot-Spektroskopie (NIR) und analysiert Qualitätsparameter wie Feuchte, Protein, Stärke oder Öl direkt im Materialstrom der HALDRUP Erntemaschine – während die Parzelle geerntet wird.

So entstehen reproduzierbare Qualitätsdaten ohne separate Laboranalyse und ohne Unterbrechung des Ernteprozesses.

Typische Einsatzbereiche

Je nach Maschinentyp, Kultur und Versuchsziel lassen sich unterschiedliche Qualitätsparameter erfassen.

Silomais- und Grünfutterernte
Bestimmung des Trockensubstanzgehalts direkt am Auswurf zur Optimierung der Häcksellänge und zur präzisen Qualitätsbewertung im Feldversuch.

Getreide-, Öl- und Körnerfruchternte
Analyse von Feuchte, Protein, Stärke und Öl im Materialstrom – mit direkter Zuordnung der Qualitätsdaten zur jeweiligen Versuchsparzelle.

Systemintegration und Datenanbindung

Skalierbare Plattform für integrierte Qualitätsdaten im Feldversuch

Der ZEISS HALOS ist als erweiterbares NIR-System konzipiert und lässt sich flexibel in HALDRUP Erntemaschinen sowie bestehende Versuchs- und Datenmanagementsysteme integrieren.

Dank offener Schnittstellen und API-Anbindung können Messdaten automatisiert in Parzellenmanagement-, Auswertungs- oder Züchtungssoftware übertragen werden.

Die modulare Systemarchitektur ermöglicht zukünftige Erweiterungen und Anpassungen an neue Analyseparameter oder digitale Workflows – ohne grundlegende Systemänderungen.

Feldeinsatz und Schutzklasse

Für den harten Alltag auf dem Feld gebaut

Der ZEISS HALOS ist für den dauerhaften Einsatz im Feldversuch konzipiert. Das NIR-System ist gegenüber Staub, Vibrationen, Erschütterungen und Temperaturschwankungen resistent und erfüllt die Schutzklasse IP6K9K.

Die optischen Komponenten sind auf langfristige Messstabilität ausgelegt. Integrierte Selbstdiagnose- und Wartungsfunktionen unterstützen eine hohe Betriebssicherheit und reduzieren ungeplante Stillstände.

Damit bleibt die Qualitätsmessung auch unter anspruchsvollen Erntebedingungen reproduzierbar und zuverlässig.

Technische Daten

Spektralbereich: 950 – 1.650 nm (Nahinfrarot)
Spektrometertyp: Diode-Array-Spektrometer
Lampe: Halogen-Lichtquelle
Betriebstemperatur: –15 °C bis +55 °C
Lagertemperatur: –40 °C bis +70 °C
Betriebsspannung: 9 – 36 V SELV
Schutzklasse: IP6K9K – vollständig staub- und strahlwassergeschützt
Gehäuseabmessungen (B × H × T): ca. 182,7 × 169,1 × 229,7 mm
Gewicht: ca. 9 kg

PRODUKT ANFRAGEN

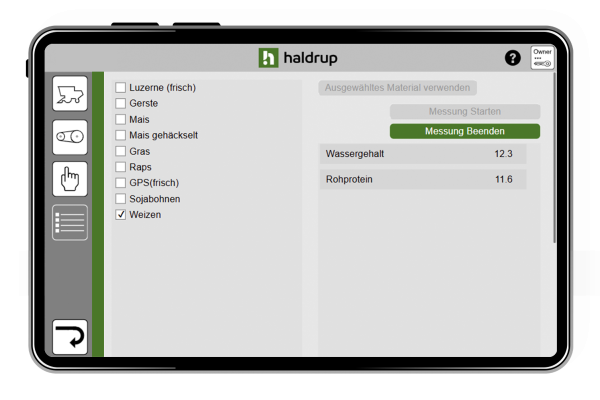

260121_HALDRUP_Screens_Auto_Machineparameter

FAQ – Häufige Fragen zum ZEISS HALOS

Für welche Maschinen eignet sich der ZEISS HALOS?

Der ZEISS HALOS ist für die Integration in HALDRUP Parzellenmähdrescher, Silomaisernter sowie weitere HALDRUP Versuchserntemaschinen im Feldversuch konzipiert.

Die integrierte NIR-Qualitätsanalyse erfolgt kontinuierlich im Materialstrom während des laufenden Ernteprozesses. Erfasste Qualitätsparameter wie Feuchte, Protein, Stärke oder Trockensubstanz werden direkt der jeweiligen Versuchsparzelle zugeordnet und stehen unmittelbar für Versuchsauswertung, Dokumentation oder prozessbegleitende Optimierung zur Verfügung.

Wie robust ist der ZEISS HALOS für den Feldeinsatz?

Der ZEISS HALOS ist als industrielles NIR-System für den dauerhaften Einsatz im Feldversuch und in HALDRUP Erntemaschinen ausgelegt. Das Gehäuse ist staub- und wasserdicht nach IP6K9K sowie vibrations- und stoßfest konstruiert.

Die optischen Komponenten sind auf langfristige Messstabilität ausgelegt. Integrierte Diagnostik- und Wartungsfunktionen unterstützen eine hohe Betriebssicherheit und tragen zur Reduzierung ungeplanter Stillstände bei.

Lässt sich der ZEISS HALOS in bestehende Maschinen integrieren?

Ja, der ZEISS HALOS bietet flexible Schnittstellen und API-Anbindung für eine einfache Integration in Maschinensteuerungen und Softwarelösungen. Die modulare Plattform ermöglicht individuelle Anpassungen.

Für welche Kulturen sind Kalibrationsmodelle für den ZEISS HALOS verfügbar?

ZEISS bietet validierte Kalibrationsmodelle für definierte Kulturen und Anwendungen im Feldversuch an. Dazu zählen unter anderem Luzerne (frisch), Gerste, Mais, gehäckselter Mais, Gras, Raps, Sojabohnen und Weizen. Die konkrete Einsetzbarkeit hängt von den verfügbaren Kalibrationsmodellen sowie den gewünschten Qualitätsparametern wie Feuchte, Protein, Stärke, Öl oder Trockensubstanz ab, die im Materialstrom der HALDRUP Erntemaschine gemessen werden.

Weitere innovative HALDRUP Produkte

HALDRUP C-50
Parzellenmähdrescher

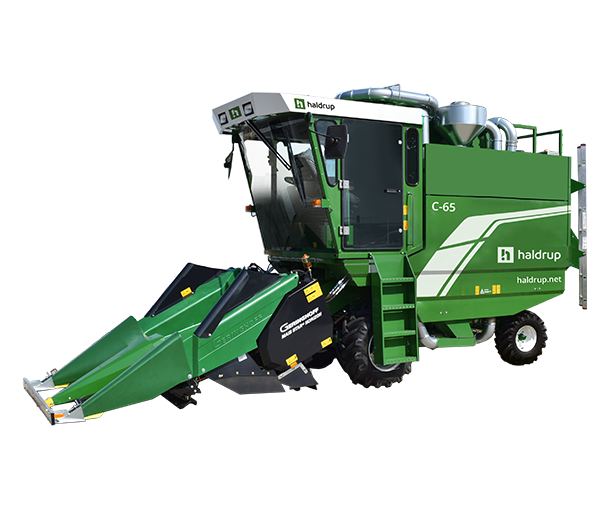

HALDRUP C-65
Parzellenmähdrescher

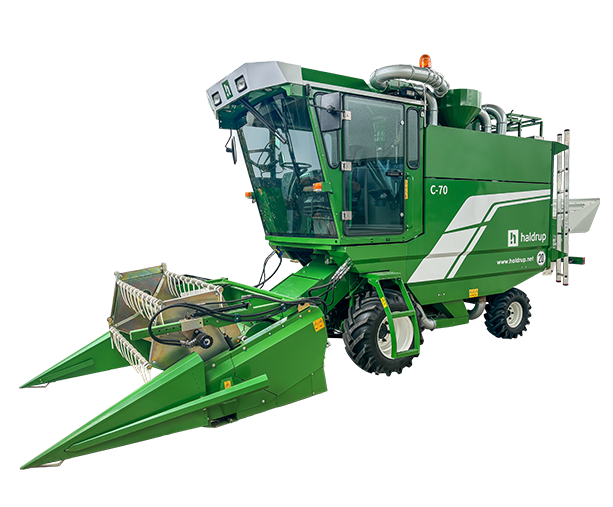

HALDRUP C-70
Parzellenmähdrescher

HALDRUP C-85 AMC
Parzellenmähdrescher

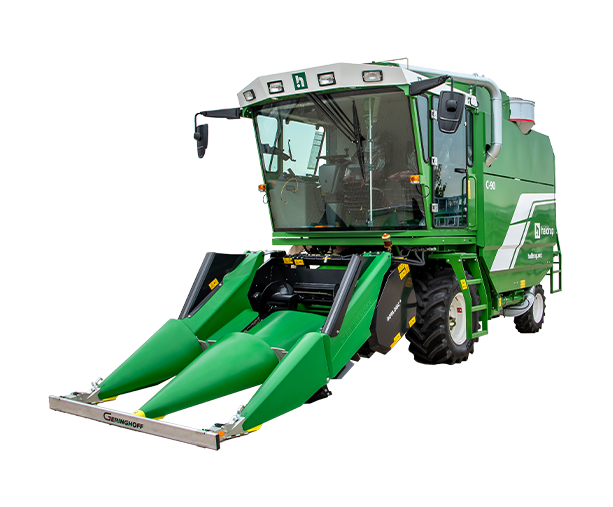

HALDRUP C-90
